เครื่องทดสอบการดันทะลุแบบเอริคเซน (แบบแมนนวล) สำหรับประเมินความทนทานของฟิล์มเคลือบในสองลักษณะ: การบีบอัด: โดยการยึดตัวอย่างทดสอบระหว่างวงแหวนยึดและแม่พิมพ์ แล้วใช้แรงกดเพื่อประเมินความทนทานต่อการแตกร้าวและการลอกของวัสดุโลหะที่เป็นฐานเมื่อเกิดการเปลี่ยนรูปบางส่วนในตัวอย่างทดสอบ การบิดงอ: โดยการยึดตัวอย่างทดสอบระหว่างวงแหวนยึดและลูกเต๋า แล้วใช้แรงกดเพื่อประเมินความทนทานต่อการแตกร้าวและการหลุดลอกของวัสดุโลหะเมื่อเกิดการเปลี่ยนรูปบางส่วนในตัวอย่างทดสอบ

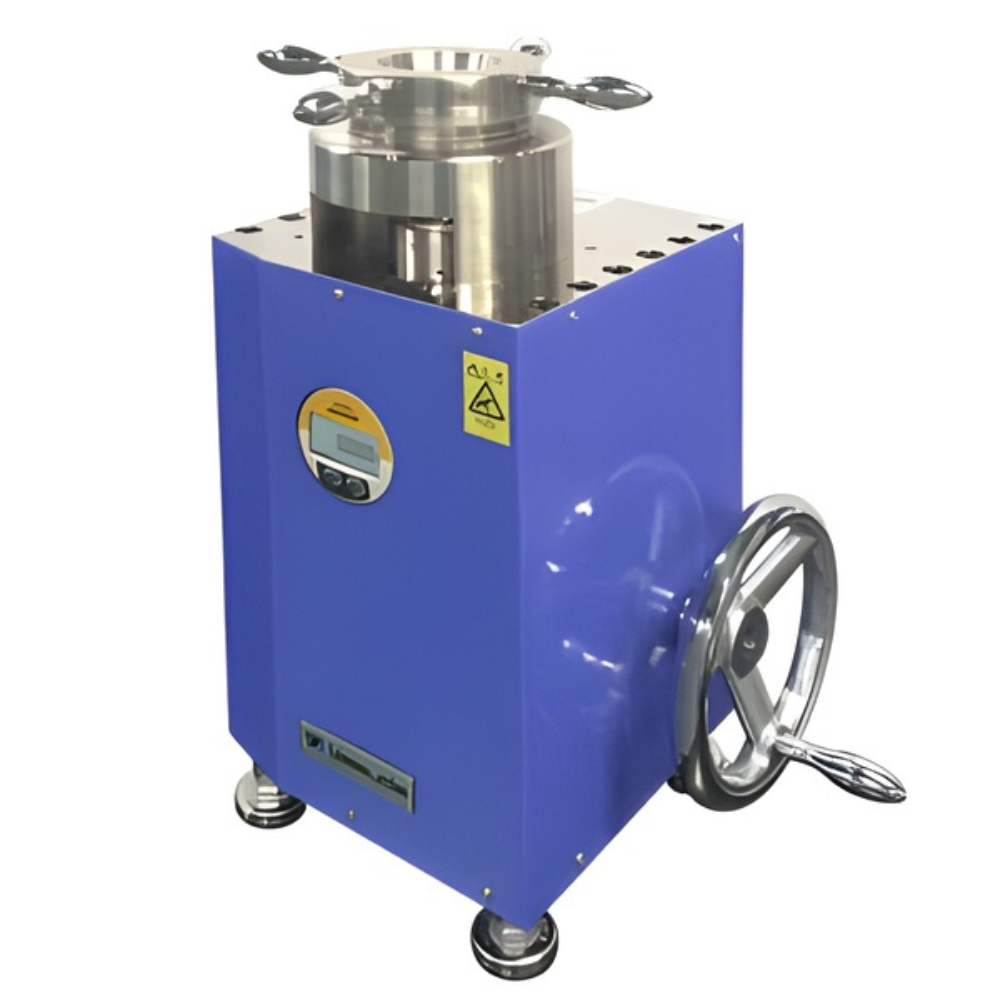

Model No.516 ERICHSEN CUPPING TESTER(MANUAL)
Test Plate : Steel Plate, T0.3 to 1.25 mm
W&L Min. 70 mm to Max. 90 mm
Dice : Outer Diameter φ55 ± 0.1 mm
Inner Diameter φ27 ± 0.05 mm
Edge R0.75 ± 0.05 mm
Holder Ring : Outer Diameter φ55 ± 0.1 mm
Inner Diameter φ33 ± 0.1 mm
0.05 mm Scale Attached
Punch : Hemispherical shape, φ20 ± 0.05 mm
Push Measuring : Digital Dial Guage: Scale 0.01 mm,
Stroke Max. 20 mm, Digital Display
Push Speed : Manual, 0.2 mm/ 1 turn
Option : Mirror, Magnifier, Lighting Device
Dimensions/ Weight (Approx.) : W390 × D330 × H400 mm, 70 kg
