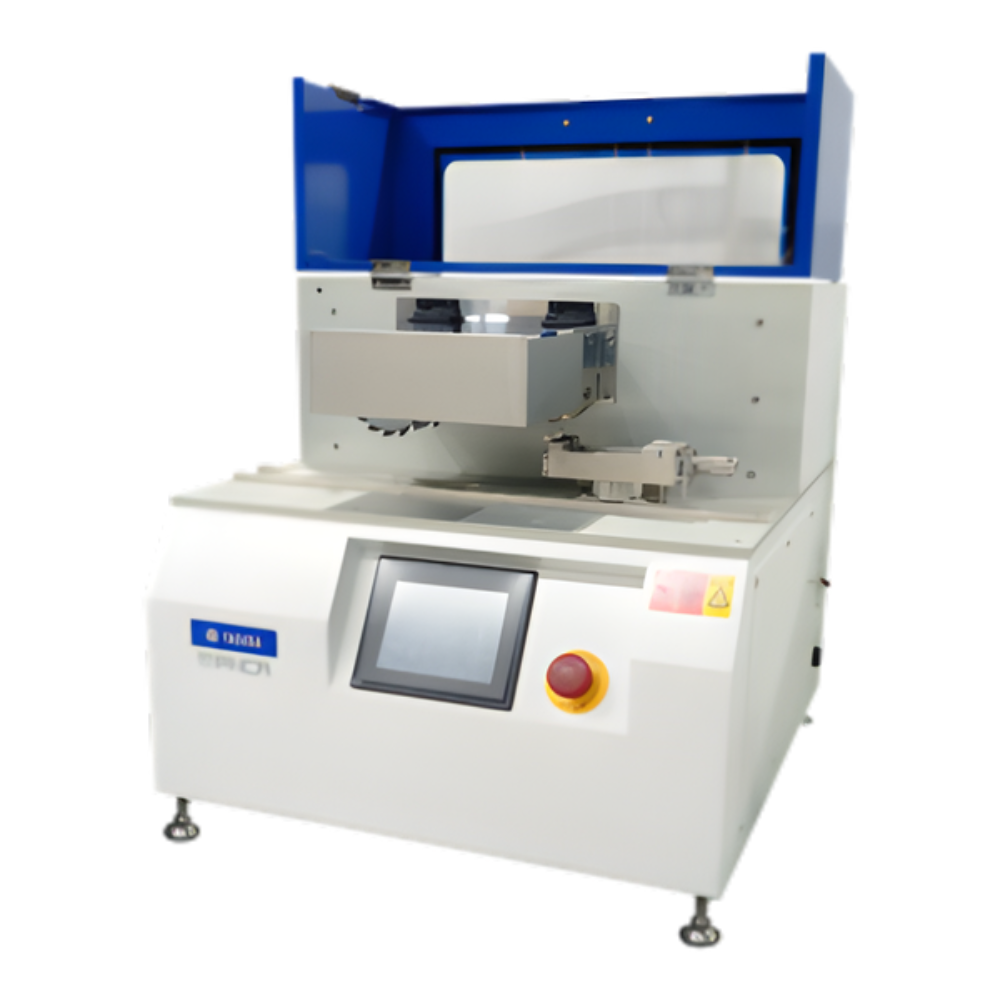

เครื่องบากเตรียมชิ้นงานและตัดชิ้นงานด้านข้างแบบระบบอัตโนมัติ มีระบบส่งตัวอย่างกับการตัดด้านข้างและตัวปรับความลึกรอยบาก เหมาะสำหรับชิ้นงานแข็งและต้องการความถูกต้องแม่นยำสูงสำหรับเตรียมชิ้นงานทดสอบแรงกระแทก
Model No.189-PNA , No.189-PNCA
Sample Table
No.189-PNA : Manual vise, opening max. 80 mm (Width 4 mm×20 samples)
No.189-PNCA : Manual vise, opening max. 80 mm (Width 4 mm×20 samples)
Sample Table Feed
No.189-PNA :Feed speed:
touchscreen controlled 50–540 mm/min (50Hz), 50–600 mm/min (60Hz)
No.189-PNCA : Feed speed:
touchscreen controlled 50–540 mm/min (50Hz), 50–600 mm/min (60Hz)
Cutter Rotation

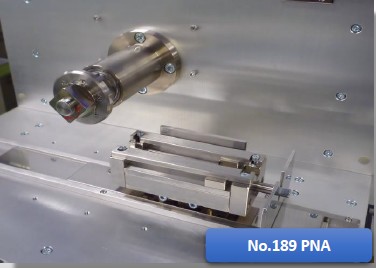

No.189-PNA : 1 axis (notch only)
Speed:
touchscreen controlled
150–1,780 rpm
No.189-PNCA : 2 axis synchronized (notch & side cut)
Speed:
touchscreen controlled
150–1,780 rpm (notch)
50–593 rpm (side cut)
Notch
No.189-PNA : Depth: Touchscreen controlled 0-4 mm (0.01 mm increments)
No.189-PNCA : Depth: Touchscreen controlled 0-4 mm (0.01 mm increments)

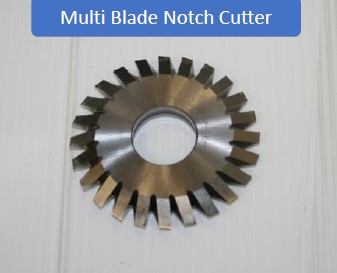

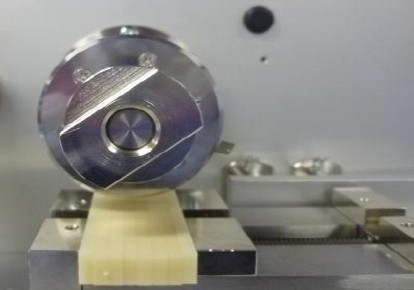

Notch Cutter Blade
No.189-PNA : Single-tooth blade (replaceable), outer diameter: 75 mm, standard cutter: V-notch cutter (Type A notch, tip angle 45°, tip radius 0.25 mm)
No.189-PNCA : Single-tooth blade (replaceable), outer diameter: 75 mm, standard cutter: V-notch cutter (Type A notch, tip angle 45°, tip radius 0.25 mm)

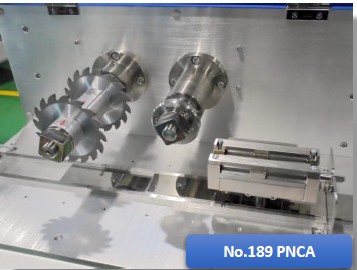

Side Cutter
No.189-PNA : ―
No.189-PNCA : Cutting length interchangeable
Available sizes: 63.5 mm / 64 mm / 80 mm / 127 mm
Side Cutter Blade
No.189-PNA : ―
No.189-PNCA : Outer diameter: 100 mm
Blade thickness: 1.6 mm (2 blades per set)

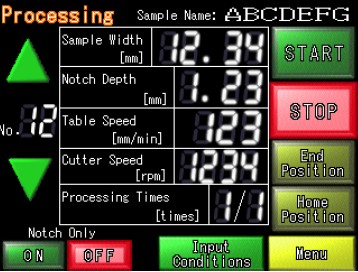

Display / Operation
No.189-PNA : Touchscreen interface
No.189-PNCA : Touchscreen interface
Safety Devices
No.189-PNA : Safety cover with interlock, cutter cover
No.189-PNCA : Safety cover with interlock, cutter cover
Accessories
No.189-PNA : Notch cutter blade
No.189-PNCA : Notch cutter blade, side cutter blades, side cut collars
Power Source
No.189-PNA : AC 100 V 1-phase 15 A 50/60 Hz
No.189-PNCA : AC 100 V 1-phase 15 A 50/60 Hz
Dimensions/ Weight (Approx.)
No.189-PNA : W660×D660×H590 mm, 95 kg
No.189-PNCA : W660×D660×H590 mm, 100 kg
