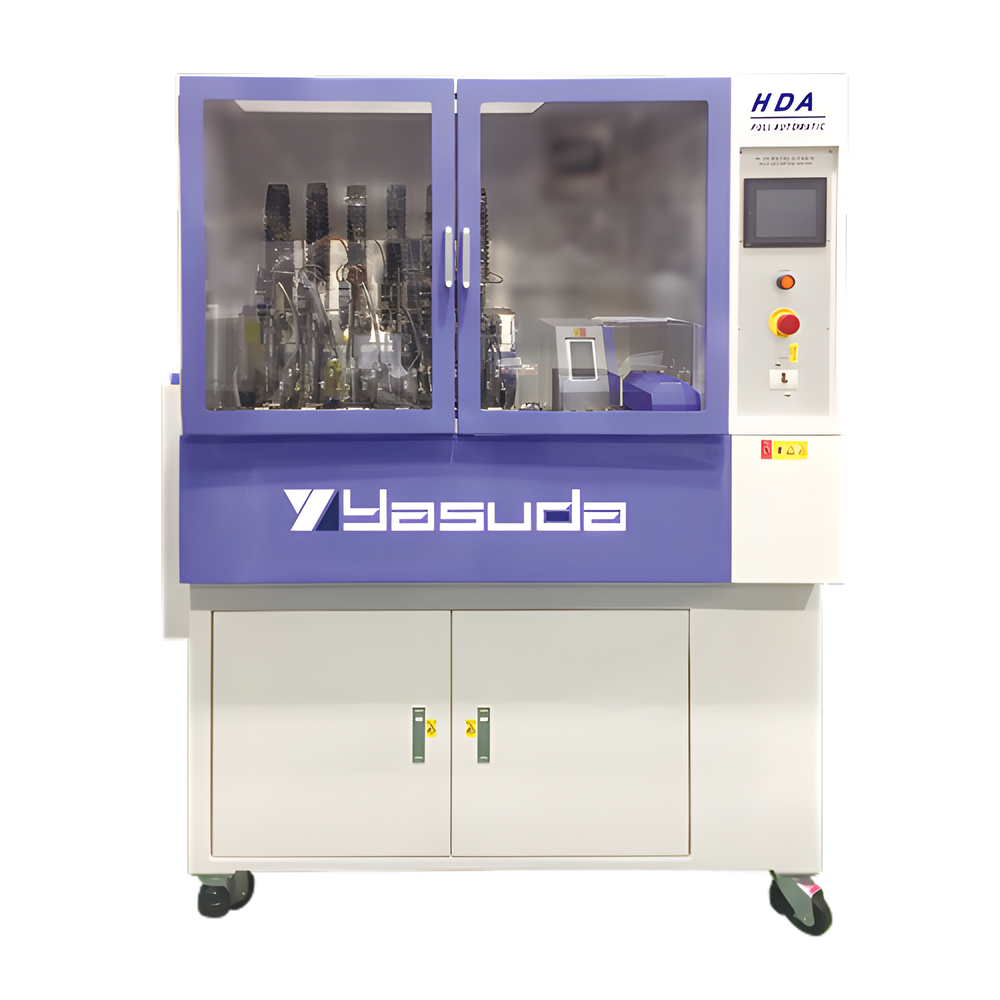

เครื่องทดสอบการโก่งตัวจากความร้อนภายใต้แรงกด HDT/DTUL, VICAT และ Ball Pressure (BP) ถูกออกแบบมาเพื่อยกระดับห้องปฏิบัติการยุคใหม่ด้วย ระบบแขนกลหุ่นยนต์ป้อนชิ้นงานอัตโนมัติ เพียงนำชิ้นงานใส่ในตลับ (Cartridge) ทดสอบต่อเนื่องสูงสุด 120 ชิ้น และตั้งค่าผ่านซอฟต์แวร์คอมพิวเตอร์ ระบบจะทำการเปลี่ยนชิ้นงาน ทดสอบ ให้ความร้อน และคูลดาวน์ระบบให้อัตโนมัติอย่างต่อเนื่อง ช่วยลดความคลาดเคลื่อนจากผู้ทดสอบ เหมาะอย่างยิ่งสำหรับ โรงงานคอมพาวด์พลาสติก, ผู้ผลิตชิ้นส่วนยานยนต์, ผู้ผลิตอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ รวมถึงศูนย์ทดสอบมาตรฐานผลิตภัณฑ์ ที่ต้องการผลลัพธ์ที่เที่ยงตรงและต้องการปริมาณงานทดสอบสูง
ระบบอัตโนมัติเต็มรูปแบบด้วยแขนกล (Robotic System):ลำเลียงและจัดวางชิ้นงานทดสอบลงตลับโดยอัตโนมัติ ทดสอบต่อเนื่องได้สูงสุดถึง 120 ชิ้นงาน ช่วยลดภาระผู้ปฏิบัติงาน
ความแม่นยำสูง: ใช้เซนเซอร์ LVDT วัดการเสียรูปละเอียดสูงถึง 0.001 mm (1/1,000 mm) ให้ผลการทดสอบเที่ยงตรงและสม่ำเสมอ
ระบบความเย็นในตัวเพื่อลดความร้อนได้รวดเร็ว: มาพร้อมชุดทำความเย็นในตัว (Built-in Refrigeration Unit) ควบคู่กับคอยล์คลายความร้อนด้วยน้ำ ช่วยลดอุณหภูมิอ่างน้ำมันกลับสู่สภาวะเริ่มต้นได้อย่างรวดเร็ว
JIS K7191-1、K7206、ASTM D648、D1525、ISO 75-1、306
| Specification Item | Technical Details |
|---|---|
| Stations | 3 or 6 Stations |
| Temperature Range | Max. 300°C (Oil Bath) |
| Heating Speed | 120 ± 10°C/hr and 50 ± 5 °C/hr, VICAT: 120 ± 10℃/hr, 50 ± 5°C/hr |
| Bending Stress | JIS･ISO: 1.80MPa (Method A), 0.45MPa (Method B), 8.00Mpa (Method C) ASTM: 1.82Mpa, 0.455Mpa |
| Weight Load | DTUL: Choose 2 weights from initial load 76.5gf to max. 3,210gf *Simultaneous Loading Device included Options: VICAT: 10 ± 0.2N, 50 ± 1N / BP: 19.6 ± 20N |
| Displacement Measurement | Differential Transformer: Scale 1/1,000 mm, Stroke 4 mm |
| Pressure Foot | DTUL: R3.0 ± 0.2mm Options: VICAT: 1.000 ± 0.015mm² / BP: Ball Diameter 5mm |
| Support Length | 64 ± 1mm, 100 ± 1mm (Option: 101.6 ± 0.5mm) |
| Refrigerating Device | Water Circulating System, Built-In Refrigerator *For low test start temperature (e.g., 20 to 23°C) |
| Oil Circulation Device | Propeller Type For 3 and 4 Stations: 2 Propellers For 6 Stations: 3 Propellers |
| Test Specimens | 40 pcs × 3 sets (Total 120 pcs) *For T10mm |
| Software | Windows 10 compatible (Included) |
| Accessories | Pressure Foot Adjustment, Specimen Holder |
| Options | Silicon Oil, Glass sample for calibration (fused quartz), Built-in printer, Oil level sensor, Safety door lock, Signal tower light |
| Power Source |
Without refrigerator:
• For 3 and 4 Stations: Single-Phase, AC200/220V 20A 50/60Hz • For 6 Stations: Single-Phase, AC200/220V 30A 50/60Hz With refrigerator:
• For 3 and 4 Stations: Three-Phase, AC200/220V 20A 50/60Hz • For 6 Stations: Three-Phase, AC200/220V 30A 50/60Hz |
| Air Source | 0.5MPa or more |
| Dimensions & Weight (Approx.) | W1,460 × D900 × H1,715mm 450 to 550kg |
Q: เครื่องรุ่น No.148-HDA แตกต่างจากรุ่น No.148-HD รุ่นธรรมดาอย่างไร?
A: รุ่น No.148-HDA เพิ่มระบบแขนกลป้อนชิ้นงานอัตโนมัติ (Robotic Automatic System) และชุดทำความเย็นในตัว ทำให้สามารถรันการทดสอบชิ้นงานต่อเนื่องได้สูงสุดถึง 120 ชิ้นโดยไม่ต้องมีผู้ควบคุมคอยเปลี่ยนชิ้นงานด้วยตนเอง ขณะที่รุ่น No.148-HD เป็นรุ่นที่ผู้ทดสอบต้องวางชิ้นงานลงในสถานีทดสอบเอง
Q: เครื่องรุ่นนี้สามารถทดสอบหัวกดแบบ Vicat (VST) และ Ball Pressure (BP) ได้ในเครื่องเดียวกันหรือไม่?
A: ได้ครับ เครื่องรุ่น No.148-HDA ออกแบบมาให้เปลี่ยนหัวกดและอุปกรณ์ยึดชิ้นงานได้ง่าย รองรับทั้งการทดสอบการโก่งงอจากความร้อน (HDT/DTUL), การอ่อนตัวของวิคัท (Vicat Softening Temperature – VST) และแรงกดด้วยลูกบอล (Ball Pressure – BP) ครบถ้วนตามมาตรฐานสากล
Q: ระบบทำความเย็นอ่างน้ำมันหลังจบการทดสอบทำงานอย่างไร?
A: ตัวเครื่องมีคอยล์ระบายความร้อนด้วยน้ำทำงานร่วมกับระบบทำความเย็นในตัว (Built-in Refrigeration Unit) เพื่อลดอุณหภูมิน้ำมันจากความร้อนสูงกลับมาที่อุณหภูมิห้อง ได้อย่างรวดเร็ว ทำให้พร้อมเริ่มต้นรอบการทดสอบถัดไปทันทีโดยไม่ต้องเสียเวลารอนาน
